Оборудование станций

В сети мониторинга существует 3 типа станций: одиночные GNSS станции, станции ROMPS разработки GFZ и сейсмическая станция сети Caremon.

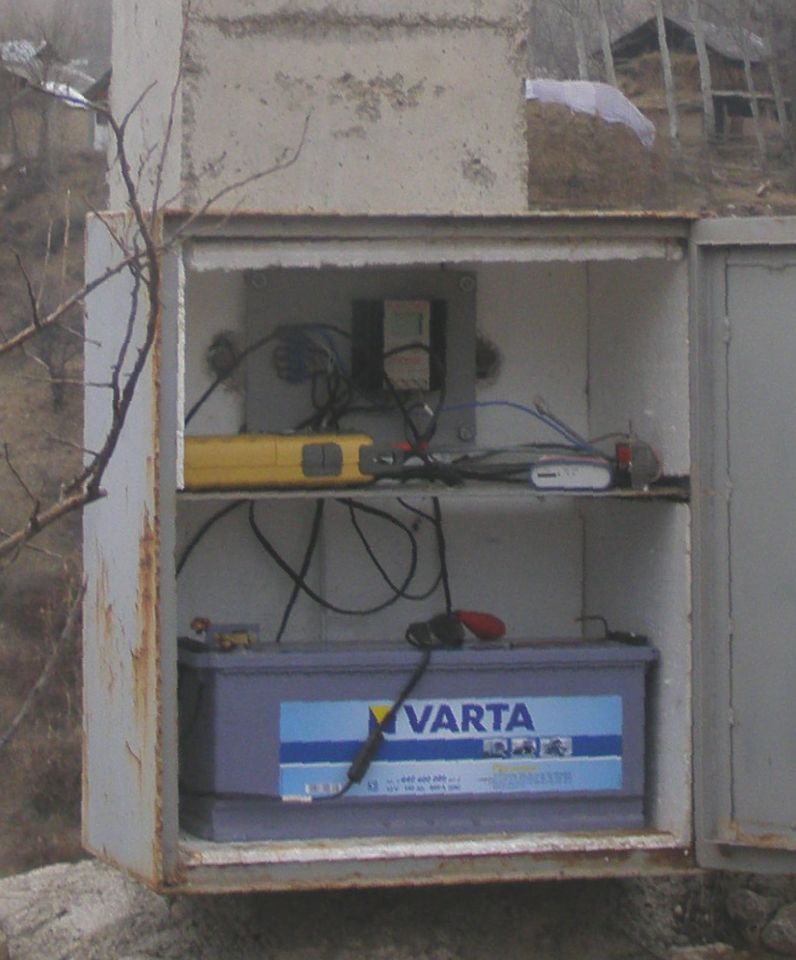

  Dct 4 диночные GNSS станции (ARSL, KRBK, KRGT и TKUM) выполнены по единому образцу. На бетонном 2-х метровом пилоне установлена GNSS антенна, сбоку к пилону прикреплен металлический ящик для размещения оборудования: GNSS приемника (Topcon GB-1000), аккумулятора, регулятора солнечных панелей (PL-20). Вблизи на 4-5 м мачте установлены 1 или 2 солнечные панели по 125 вт. Для передачи данных используются GSM маршрутизаторы EDGE Router ER75i, Conel, Czech Republic, через которые информация один раз в сутки автоматически передается на один из серверов ЦАИИЗ. С 2011 года станции оборудованы мини компьютерами tinyPC разработки Маркуса Рамачи (GFZ).   gnss box

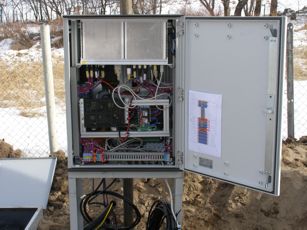

Станции ROMPS (Remotely Operated Multi-Parameter Stations) разработаны в секции 1.2 GFZ группой Др. Тило Шоне в рамках проектов CAWa и GCO-CA. Станция управляется центральным компьютером на базе платы PC-104. Имеется также устройство, называемое менеджером батарей, которое включает/отключает по заданной программе отдельные устройства, в том числе и компьютер. Для сбора данных от метеосенсоров используется регистратор данных CR1000 фирмы Campbell Scientific. Существует 2 спутниковые системы передачи данных: основная VSAT и вспомогательная Iridium. Питание устройств обычно осуществляется от шести 125 вт солнечных панелей и 6 гелиевых аккумуляторов по 240 а.ч. каждый. В число сенсоров входят: датчик атмосферного давления (Barometric Pressure Transducer, модель 278, Setra, USA) , датчик температуры и относительной влажности воздуха (Temperature & Relative Humidity Probe HMP45, Vaisala, Finland), датчик солнечной радиации (Net Radiometer NR01, Hukseflux, Netherlands), измеритель осадков (Tipping Bucket Rain Gauge 52203, RM Young, USA), измеритель скорости и направления ветра (Wind Monitor 05103, RM Young, USA), установленный на 10 метровой мачте, датчики температуры почвы (Soil Temperature Sensor 107, Campbell Scientific, UK), датчики влажности почвы (Soil Water Content Reflectometer CS616, Campbell Scientific, UK), GNSS приемник (Topcon GB-1000 или Septentrio NV AsteRx2e), антенна которого смонтирована на металлическую трубу. На некоторых станциях установлены устройства для измерения водного эквивалента снега (Snow Pack Analyzing System - SPA, Sommer, Austria). При наличие вблизи станции реки с мостом, на мост устанавливаются датчики уровня воды в реке и скорости ее течения (Discharge System RQ-24, Sommer, Austria), соединенные с основной станцией радиомодемным каналом. Три станции (ASAI, MRZ1 и TARA) имеют в своем составе сейсмометр STS-2 и дигитайзер EarthData PS6-24,установленные в бункере на глубине 2 м.

  cawa station
  Сейсмическая станция SUFI сети Каремон построена на базе сейсмометра Guralp. Для передачи данных также используется система VSAT.
